空锅炉真空热水锅炉的下半部结构与普通锅炉一样，由燃烧室与传热管组成;其下半部装有热媒介，上部为真空室，其中插入了U型热交换器。由于锅炉整体是在负压状态下；炉内的热媒介，在锅炉运行的全过程中，不进、不出、不增、不减，只封闭在锅炉的真空室内，在锅炉的传热管与热交换器之间传递热量。炉内的热媒介是完全脱氧的纯净水，无腐蚀，无水垢，使锅炉寿命长达20多年。

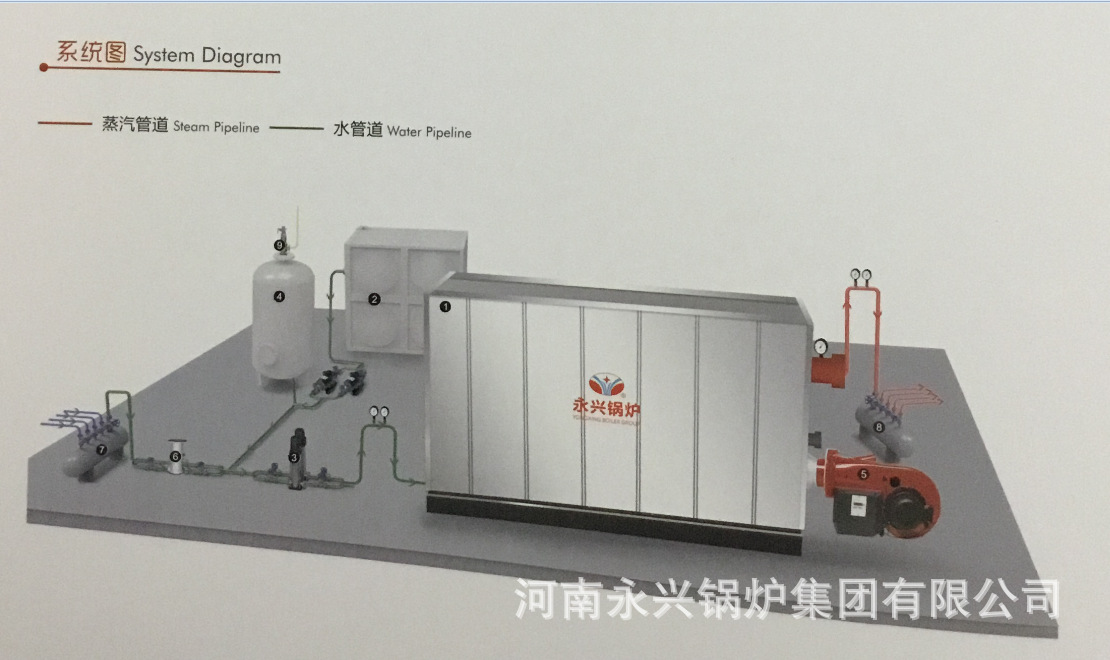

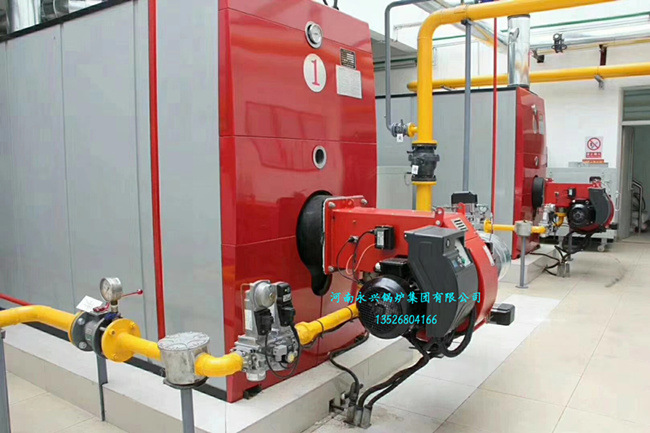

真空热水锅炉安装系统图

真空热水锅炉划分：

常见的真空热水锅炉燃料加热一般分为：燃油燃气真空锅炉、电加热真空锅炉。

  电加热真空锅炉是以电热管进行加热，换热器内置。

真空热水锅炉特点说明：

真空热水锅炉又称真空热水机组，是利用水在不同的压力下，沸腾温度有所差异的特性来进行工作的。在一个大气压下，水的沸腾温度是100℃，而在6mmHg的压力下，水的沸腾温度则为4℃。真空热水机组则是在200 mmHg~500mmHg的压力范围内工作的，对应的出水温度则为66~88℃，在真空热水机组所工作的压力下，燃烧使热媒水温度上升至饱和温度，并在水面产生相同温度的蒸汽。此时向热交换（供热水或采暖）内通水，管内的冷水被管外的水蒸汽加热成温水并通至用户处，而管外的水蒸汽则被冷却凝结水滴滴回水面被加热，从而完成整个循环过程。

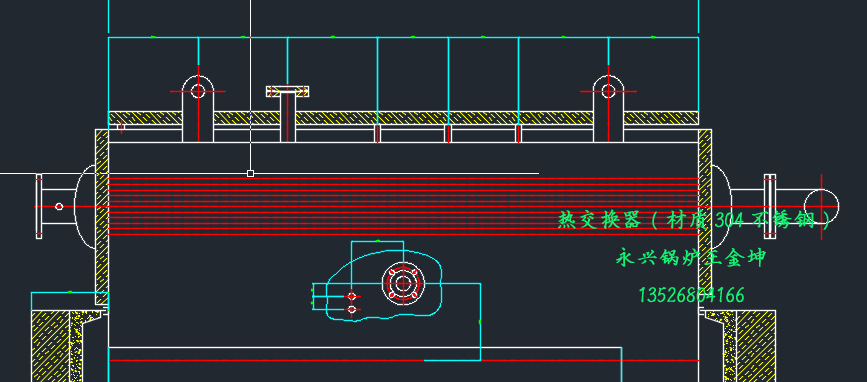

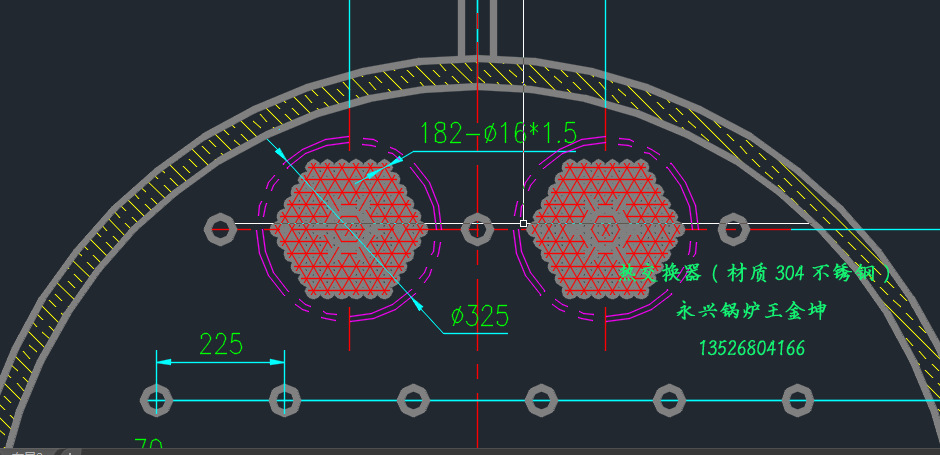

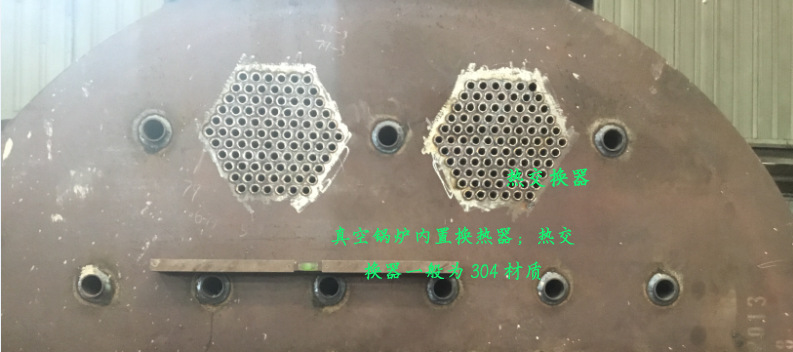

真空热水锅炉内置换热器图纸：

真空热水锅炉辅机配件：真空锅炉配件有哪些？

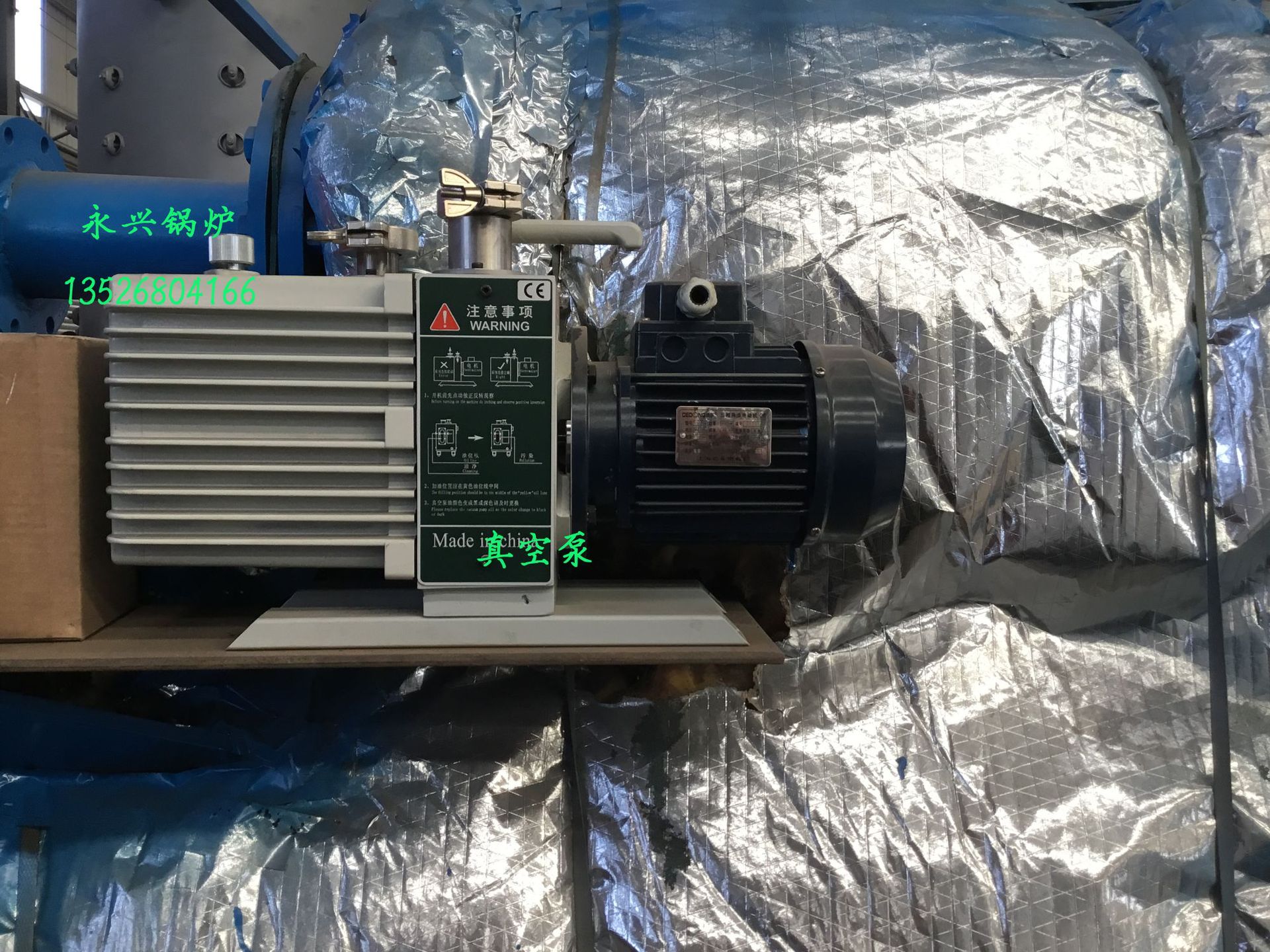

真空泵（维持锅炉内部为真空状态；不同真空负压下锅炉进出水温度不同）

真空热水锅炉控制屏

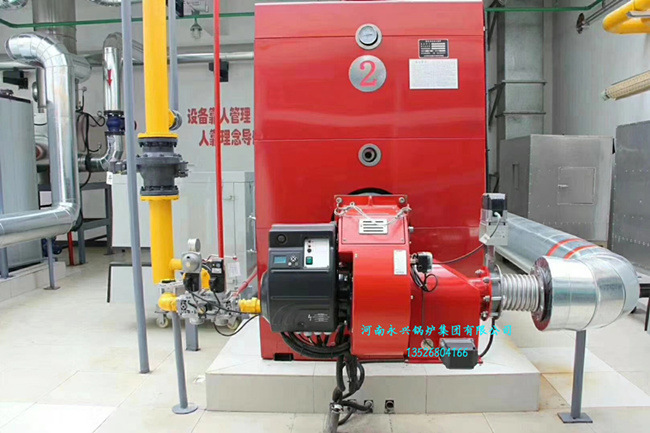

真空热水锅炉燃烧器

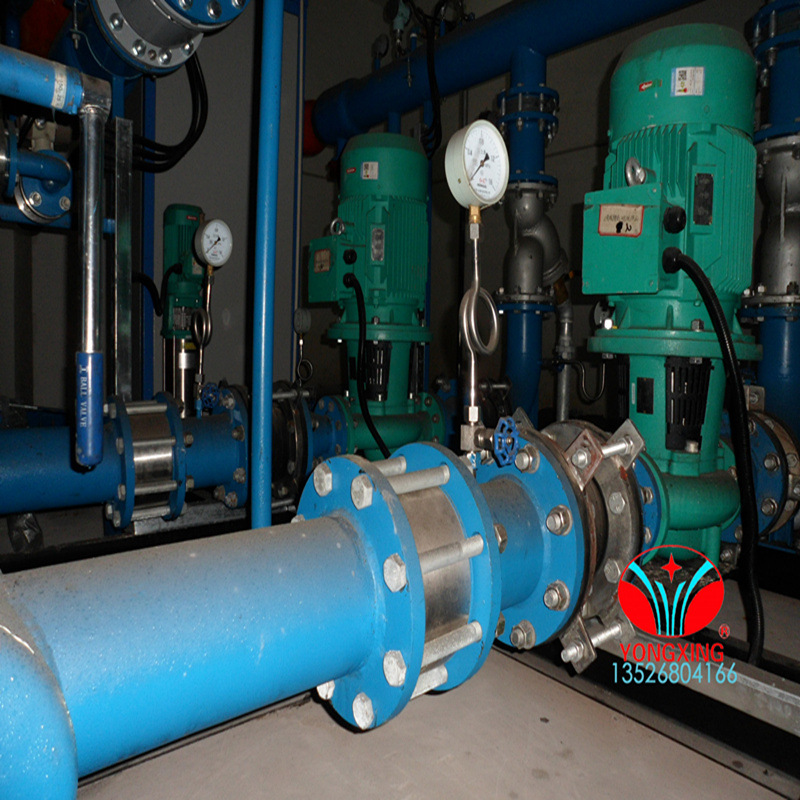

真空热水锅炉系统循环泵

真空热水锅炉优点：

1.真空锅炉不存在膨胀、爆炸、破裂的危险，稳定可靠。

2.一机多用，可以一台锅炉同时提供取暖水、生活热水、泳池加热等。

3.设计寿命在20年以上，可以放在地下室以及楼顶，安装地点不限制。

4.高效、低成本。

5.无结垢、腐蚀等现象。

6.要比普通锅炉体积小。可以进行模块化并联设置，更有效的合理运行锅炉。无需额定热量时可只开其中任意一台。

7.高度的自动化，楼宇自控连接，无人化管理。即使有人看守，看守人员也无需有操作证。简单培训即可。

8.真空锅炉正在慢慢被大家所接受，主要用于民用，如酒店、住宅、办公楼、洗浴中心、学校、商场等地方。

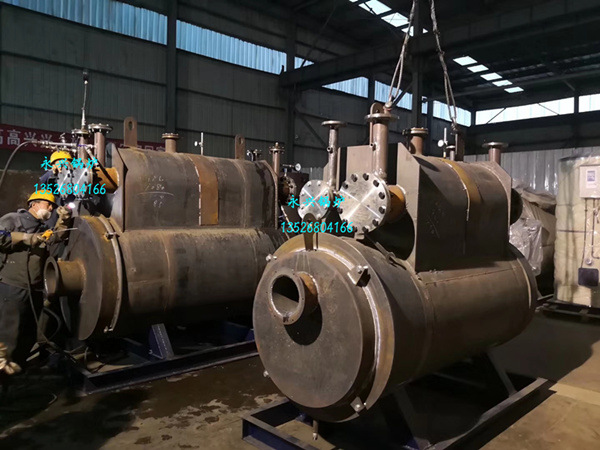

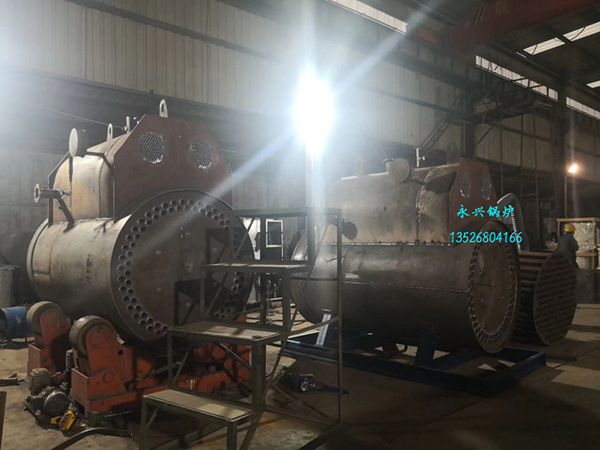

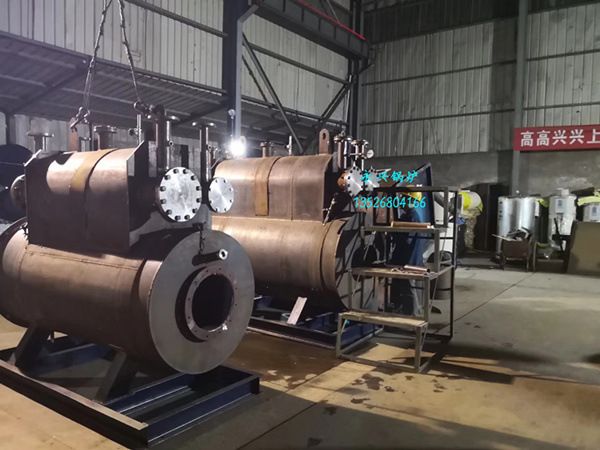

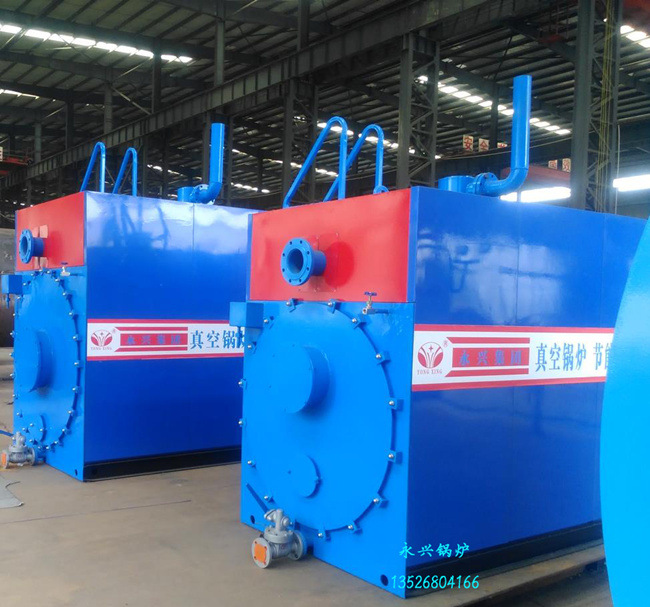

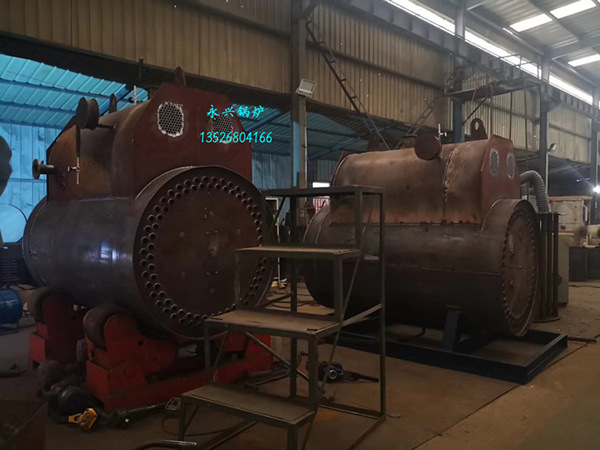

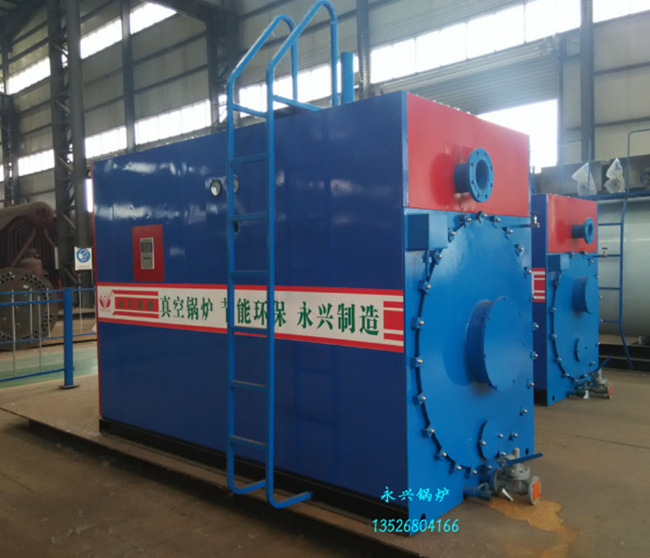

真空热水锅炉本体生产；真空热水锅炉工艺图：
