不锈钢保温闸阀

普通会员
  • 产品/服务:

    品 牌:瑞通阀门

    单 价:1200.00元/台
    供货总量:50 台 最小起订量:1 台
    有效期至:2020-11-26 发货期限:自买家付款之日起 3 天内发货
    最后更新:2019-03-17浏览次数:87
产品详情

不锈钢保温闸阀详细信息

  品牌:APIRT/埃瑞通   型号:BZ41W-16P   连接形式:法兰
  材质:不锈钢   公称通径:100 mm   适用介质:水;蒸汽;油品;各种高腐蚀化学介质
  密封形式:硬密封式   标准:国标   外形:中型
  流动方向:双向   驱动方式:手动   零部件及配件:执行器
  用途:截止   压力环境:高压   工作温度:高温
  类型:直角式

不锈钢保温闸阀-产品简介

保温夹套闸阀主要用于石油、化工、冶金、制药等各类系统中,该保温阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

不锈钢保温闸阀-详细介绍

保温夹套闸阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。该系列阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口。由于增加了夹套,此种阀门的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格,但结构长度与同规格的阀门相同,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

中文名

保温闸阀

设计与制造

GB12234

法兰尺寸

JB/T79 GB9113

压力温度

GB9131

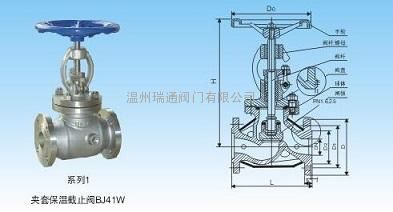

保温夹套闸阀结构图:

一、执行标准

设计与制造:GB12234

法兰尺寸:JB/T79 GB9113

压力温度:GB9131

结构长度:GB12221

对焊连接尺寸:-

检验与试验:GB13927

不锈钢保温闸阀的主要零部件材料

零件名称

ZG1Cr18Ni9Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12Mo2Ti系列

ZG00Cr17Ni14Mo2系列

WCB系列

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

闸板

ZG1Cr18NI9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

1Cr13

阀杆

1Cr18Ni9Ti

ooCr18Ni10

1Cr18Ni12Mo2Ti

ooCr17Ni14Mo2

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨Graphite

垫片

304L+PTFE

304L+PTFE

316L+PTFE

316L+PTFE

石墨+304
  Graphite+304

压盖

ZG1Cr181Ni10

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Mi12Mo2Ti

00Cr17Ni14Mo2

1Cr13

螺栓

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

1Cr171Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

不锈钢保温闸阀的性能参数

1.6MPa保温闸阀主要连接尺寸BZ41H/W

尺寸

DN

40

50

65

80

100

125

150

200

250

300

L

mm

200

250

265

280

300

325

350

400

450

500

H

mm

310

358

372

435

500

614

674

818

969

1145

W

mm

200

240

240

280

300

320

360

400

450

560

2.5MPa保温闸阀主要连接尺寸BZ41H/W

尺寸

DN

40

50

65

80

100

125

150

200

250

300

L

mm

200

250

265

280

300

325

350

400

450

500

H

mm

358

373

435

500

614

674

818

969

1145

1145

W

mm

240

240

280

300

320

360

400

450

560

640

4.0MPa保温夹套闸阀主要连接尺寸BZ41H/W

尺寸

DN

40

50

65

80

100

125

150

200

250

300

L

mm

200

250

280

310

350

400

450

550

650

750

H

mm

358

373

435

500

614

674

818

969

1145

1145

夹套保温闸阀结构图:



不锈钢夹套保温法兰闸阀-订货流程:
1、客户采购清单传真至0577-85888062或来电咨询
2、收到客户采购清单,为客户提供阀门型号选型与报价(价格清单).
3、具体商定:交货期、特殊要求等事宜.

订货须知:
1、 客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.保温闸阀结构长度;
b.保温闸阀连接形式;
c.保温闸阀公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、 温州瑞通阀门有限公司可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
