夹套保温球阀

普通会员
  • 产品/服务:

    品 牌:夹套保温球阀

    单 价:500.00元/台
    供货总量:200 台 最小起订量:1 台
    有效期至:2020-11-10 发货期限:自买家付款之日起 天内发货
    最后更新:2019-03-17浏览次数:207
产品详情

  品牌:APIRT/埃瑞通   型号:BQ41F-16P   结构形式:浮动球直通式
  材质:不锈钢   连接形式:法兰   公称通径:50 mm
  适用介质:油品;油品   压力环境:高压   工作温度:高温
  驱动方式:手动   流动方向:单向   标准:国标
  零部件及配件:执行器   用途:截止   类型:直通式
  作用对象:电站
保温夹套球阀产品详情

产品介绍:
夹套保温球阀也称夹套球阀,是在球阀的基础上焊装金属夹套,用于注入蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。

保温球阀根据球阀的结构不同,有整体式保温球阀、两片式保温球阀、对夹式保温球阀等几种结构形式,广泛适用于化工、石油、制药、冶金等行业的系统管路中。

夹套保温球阀应用范围:
保温夹套球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的重油、胶类等高粘度介质。

结构特点:
保温夹套球阀采用整体式夹套结构设计,更能均匀地保温、保冷,保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的***高压力为1MPa。

保温球阀具有良好的保温、保冷特性,除缩径保温球阀外,阀门的通径和管径一至,介质呈直线流动,阻力小,能有效降低管路中介质热量的损失,因此,对容易凝固、高粘度的液体介质具有优良的性能。

保温球阀标准规范:
设计制造标准:GB/T12224、ASME B 16.34
结构长度标准:GB/T 12221-2005、ASME B 16.10
连接法兰标准:JB/T 79、GB/T 9113、ASME B 16.5
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008、JB/T9092、API 598

夹套保温球阀零件材料与工况:

序号 零件名称 材质
GB ASTM
1 夹套 25 105
2 阀座 WCB A216-WCB
3 阀体 25 A105
4 密封圈 PTFE、对位聚苯
5 球体
6 阀杆 1Cr13 A247-410
7 填料 柔性石墨
8 填料压盖 WCB A216-WCB

夹套保温球阀主要尺寸及重量:

公称通径(DN) d L D E Q H W 管螺纹
(mm) (in) (mm) (in) P
20 3/4" 19 117 40 1 1/2" 58.5 147 101 170 G3/4"
25 1" 25 127 50 2" 62.5 156 106 170 G3/4"
40 1 1/2" 38 165 65 2 1/2" 63.5 181 125 250 G3/4"
50 2" 51 178 80 3" 68 218 135 250 G3/4"
80 3" 76 229 150 6" 82 275 193 350 G3/4"
100 4" 102 254 200 8" 83 300 265 420 G3/4"
150 6" 152 292 250 10" 95 403 355 1000 G3/4"
200 8" 203 330 300 12" 100 495 410 1300 G3/4"
备注

法兰尺寸可按各种标准及用户要求设计制造。

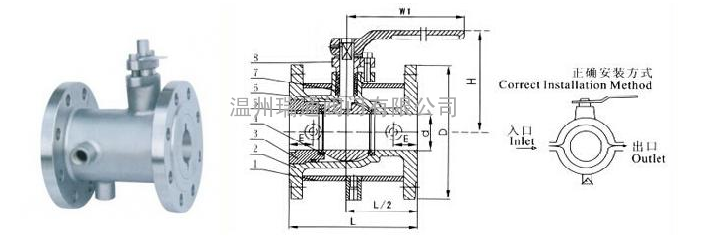

夹套保温球阀结构图:

订货须知:

一、①保温夹套球阀产品名称与型号②夹套保温球阀口径③夹套保温球阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定温州瑞通阀门有限公司的保温夹套球阀型号,请按夹套保温球阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们瑞通阀门的专家为您审核把关。
