一.设计依据概述

该型CWDR 型卧式电加常压热水锅炉系统依据JB/T7985-2002《小型锅炉和常压热水锅炉技术条件》、JB/T10393-2002《电加热锅炉技术条件》等安全技术规范、 标准的要求进行设计，使之符合要求。

1. 通过多方面论证、对比、计算(强度计算、热力计算等)的前提下确定锅炉方案，使之符合安全、节能、环保的要求。

2. 通过计算，合理选配锅炉辅机、附件等产品，使之在高效、节能的状况下运

行。

3. 合理布置热力系统、电气系统等，以便于锅炉安装、改造、维修、使用、检

验检测等方面的进行。二、产品简介

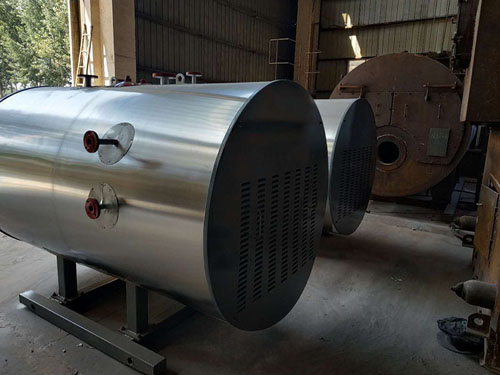

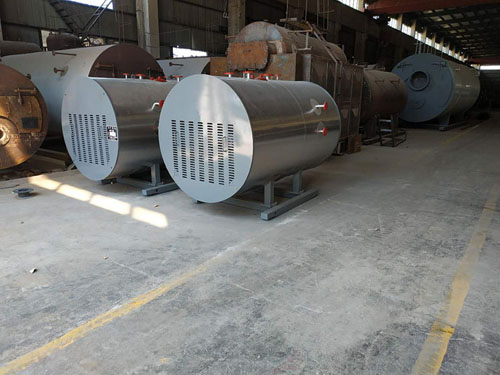

该电加热锅炉电功率为720KW 的电加热锅炉。由管板、锅壳、底座、保温层等组成。结构形式为电阻式卧式结构。锅壳内水空间布置24 组电加热管，单组加热管功率为30KW。锅壳布置有排污管座、回水管座、出水管座等部件。为了保证锅炉的节能效果和美观效果，锅炉出厂前已进行了保温及包装。

三、性能特点

CWDR 型系列卧式电加热常压热水锅炉，具有以下几个方面的特性：

1、电能利用率高，可达98%以上;

2、对电网有良好的负荷性能，可调节电网负荷，尤其适用于电负荷不足的电网;

3、全自动控制，操作简单可靠;

4、无烟尘、无污染、低噪音、符合国家环保标准;

5、重量轻、占地面积小、安装简便。

6、本锅炉具有超温报警功能.具有电热元件分组投入运行和分组退出运行的自动控 制装置。具有负荷自动调节装置。

7、锅炉的电气安全保护要求。

1. 电加热锅炉有可靠的电气绝缘性能，设备中带电回路之间以及带电回路与地

之间(导体与柜体之间及电热元件与壳体之间)的绝缘电阻应不小于1MΩ。

2. 锅炉及其动力柜、控制柜的金属壳体或可能带电的金属件与接地端之间应具 有可靠的电气连接，与其接地端之间的连接电阻不得大于0.1Ω。接地端应有足够 的尺寸以便能够承受可能产生的*大接地电流。锅炉及其动力柜、控制柜都应在其主接地端标上明显的接地符号。

3. 电加热锅炉有足够的电气耐压强度，应能承受冷态电压2000V 和热态电压

1000V、50Hz 的1min 耐压试验，无击穿或闪络现象。

4. 电加热锅炉设置过电流保护、短路保护、漏电保护、过电压保护和缺相保护

的功能。

四、锅炉安全、稳定运行的工况范围

锅炉安全稳定运行的工况范围应在30-100%的工况状态下运行。

1. 锅炉正常排污率应不高于10%。

2. 水质应符合GB/T1576-2008《工业锅炉水质》的规定。

五、锅炉设计简介

该锅炉本体由管板φ800×8、锅壳φ800×8、底座必要的附件组成。

并设计了管道仪表阀门、地基、保温层等图。七、安全附件及电器控制

锅炉的安全附件及仪表配置应符合JB/T7985-2002《小型锅炉和常压热水锅炉技术条件》、、JB/T10393-2002《电加热锅炉技术条件》等法规、安全技术规范、标准的要求，安全附件及仪表配置不但能自动排除锅炉的不安全因素，防止事故发生， 而且还能调整锅炉设备的工况，使之在安全经济状态下运行。

锅炉的温度反映到控制柜上，当出现危险时，报警装置，发出不同的声光信号,

及时调整设备运行工况，防止事故发生，当出现极限危险时，联锁保护装置会自动

切断电加热运行，，起到联锁保护作用,使锅炉处于安全状态下运行。

辅机的调节方式对锅炉的运行非常重要，循环水泵的调节采用阀门开度的

调节形式，保证锅炉安全、稳定、高效的燃烧。
