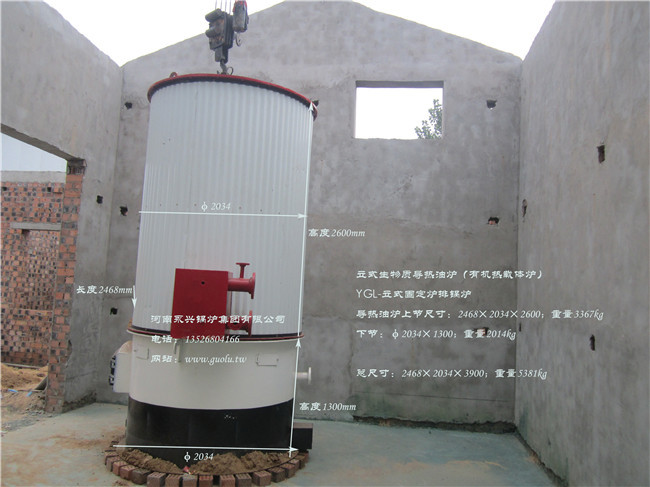

该产品为二大件出厂,到工地后组装而成。

1）受热面布置

管束由3支φ51×3内盘管和3支φ51×3的外盘管串联联通。

2）结构特点：

YGL- 700T型有机热载体炉系立式三回程盘管串联结构，采用固定炉排。其受热面由φ51×3mm一种规格的20(GB/T3087-2008)无缝钢管制造。700KW60万大卡生物质导热油炉 立式有机热载体炉

根据设计规范参数，我们通过计算选定循环油泵流量为50m3/h、扬程为50米，经流速计算，计算流量为44.956m3/h据此可以计算确定内外盘管受热面的介质流速都为2.62m，均大于2m/s，并且炉内阻力0.24MPa远小于循环泵对介质的压力，这符合TSG G0001-2012《锅炉技术监察规程》及GB/T17410-2008《有机热载体炉》中的有关规定。

本设备以生物质颗粒为燃料，生物质颗粒在燃烧室内燃烧，产生的高温烟气从炉膛内上升，至炉顶翻转至内外盘管之间的空隙向下，到达底部180°转弯向上，沿盘管与炉壳之间的空隙向上，至上部排烟口排出。此炉为微负压燃烧，配有鼓风机，引风机。
